ساخت تابلو ال ای دی ثابت بدون مقاومت
تابلو ال ای دی ثابت یک نوع تابلو تبلیغاتی است که بعد از پیشرفت تکنولوژی وارد صنعت تابلو سازی شد.این نوع تابلو تبلیغاتی به دلیل مصرف پایین برق و عمر طولانی جایگزین مناسبی برای تابلوهای نئون می باشد که به روش های مختلفی ساخته می شود.در این آموزش قصد توضیح ساخت تابلو LED ثابت بدون مقاوت را داریم.

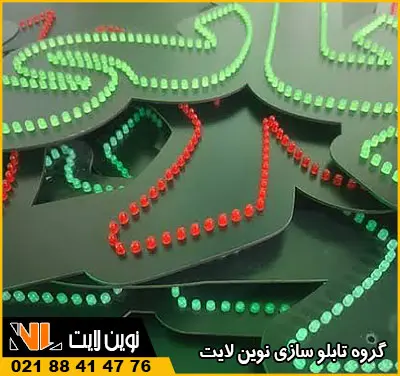

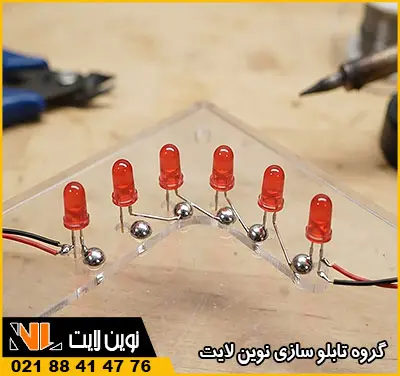

در ابتدا طرح تابلو مورد نظر توسط دستگاه لیزر برش داده می شود.بعد از برش طرح همانطور که در شکل زیر ملاحظه می کنیم ال ای دی ها را روی فیبر یا پلکسی گلاس برش داده قرار می دهیم.بعد از چیدمان صحیح ال ای دی ها پایه های مثبت و منفی ال ای دی ها را که در شکل با رنگ مشکی مشخص شده است را با ابزار کف چین بریده و به هم متصل می کنیم.در این آموزش LED های به کار رفته ما به رنگ قرمز می باشد که معمولا ولتاژی برابر با 2 تا 2/10 را دارند.(دقت داشته باشید که به دلیل استفاده از منبع تغذیه 12 ولت مجموع ولتاژ LED های به هم متصل شده باید برابر با 12 ولت باشد.در نتیجه LED های قرمز را باید به صوت 6 تایی با هم سری کرد)

ledsabet

نکته: رنگ های سبز ، سفید ، آبی و بنفش به دلیل ولتاژ حدود 3 را باید به صورت 4 تایی و رنگهای قرمز و زرد را به دلیل ولتاژ حدودا 2 را 6 تایی سری کنیم.

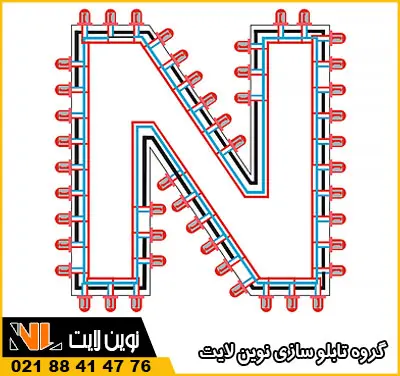

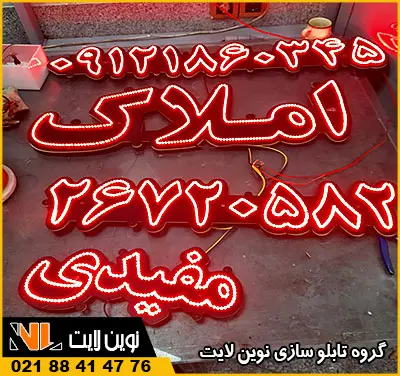

بعد از سری کردن ال ای دی ها به صورت دسته های 6 تایی ، پایه منفی تمام دسته ها را به یکدیگر که با رنگ آبی مشخص شده اند و پایه مثبت تمام دسته ها را که با رنگ قرمز مشخص شده اند را به هم اتصال می دهیم(نکته مهم اینکه پایه مثبت و منفی ال ای دی ها نباید به یکدیگر اتصال پیدا کند) بعد از طی این مراحل و در مرحله آخر برای روشنایی تابلو ، توسط یک سیم دو رشته ای مثبت ها و منفی ها را به صورت جداگانه به خروجی منبع تغذیه مورد نیاز متصل می کنیم.کلام آخر اینکه ال ای دی ثابت در تابلو سازی کاربرد های فراوانی دارد.به عنوان مثال از ال ای دی ها می توان در تابلوهای چلنیوم ، نئون پلاستیک و تابلوهای دیگر نیز استفاده کرد.ناگفته نماند که کاربرد ال ای دی به عنوان مثال در تابلوهای چلنیوم تاثیر مستقیم روی قیمت تابلو چلنیوم را خواهد داشت.قیمت تابلو روان و دیگر محصولات در مجموعه تابلو سازی نوین لایت
